Анод суурилуулах

Зорилго: Далайн, усан доорх, намаг, булсан шугам хоолойн урт хугацааны зэврэлтээс хамгаалах-
Стандартууд: DNVGL-RP-F103, DNV-RP-B401, ISO 15589-2, NACE SP0169
Анодын төрөл:Тахилын (Zn, Al, Mg хайлш), ICCP (MMO, бал чулуу, цахиур-төмөр)
Суурилуулалтын арга: Хоолойн дээр шууд гагнаж эсвэл оосортой, Бетон зуурмагт (CWC) суулгасан, Хавчаар эсвэл эмээл дээр суурилуулсан, Шумбагчид/ROV-уудаар усан доор суурилуулах, Шулуутгагчтай ICCP саваа систем.
Техникийн давуу тал: Үйлчилгээний хугацаа: 20-40 жил, Оновчтой гүйдлийн хуваарилалт, жигд CP хамрах хүрээ, Аюултай/далайн орчинд аюулгүй, Шумбагч болон намаг дамжуулах хоолойд батлагдсан гүйцэтгэлтэй
Хэрэглээ: Далайн шугам хоолой, ус өргөгч, J-хоолой, голын гарц, булсан хоолой

Лавлагаа илгээх

Бүтээгдэхүүний танилцуулга

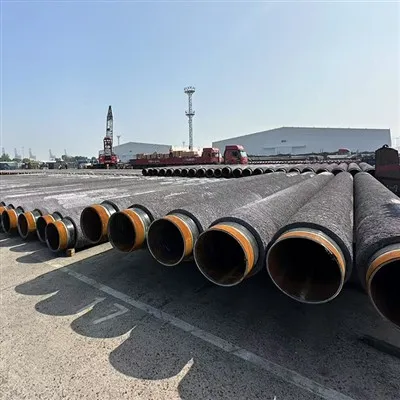

CWC анод суурилуулах утга

Анод суурилуулахбайна тахилын анодыг дамжуулах хоолойд холбох ажил-тэдгээрийг гагнах, хавчих/боослох, эсвэл CWC давхаргад оруулах-ингэснээр анодууд эхлээд зэвэрч, ган хоолой нь катодын хамгаалалтын (CP) системийн нэг хэсэг болгон хамгаалагдсан хэвээр байна. CWC бүрсэн хоолойн хувьд энэ нь хяналтыг багтаасан болноанодын байрлал, бэхэлгээний арга, кабелийн хамгаалалтТиймээс анодууд нь харьцах, тавих, хээрийн гагнуур хийх явцад гэмтэхгүйгээр цахилгаан үр дүнтэй хэвээр байна.
Хоёр үндсэн системийг ашигладаг:

Тахилын анодууд (Zn, Al, Mg):Энгийн, засвар үйлчилгээ-үнэгүй, гүехэн ус болон хөрсөнд тохиромжтой.
Сэтгэгдэлтэй одоогийн анодууд (MMO, Si-төмөр):Шулуутгагчаар ажилладаг, тохируулах боломжтой, гүний болон холын зайн{0}} дамжуулах хоолойд тохиромжтой.

Octal Pipe нь анодын системийг DNVGL-RP-F103, ISO 15589-2 болон NACE стандартын дагуу нарийн зохион бүтээж, суурилуулж, оновчтой зай, холбох, суурилуулах аргуудыг (гагнасан, хавчаартай эсвэл CWC суулгасан) санал болгодог.

anodes embedded in CWC concrete weight coated pipeline installation detail ICCP impressed current cathodic protection anode system installation on pipeline

Анод суурилуулах стандарт ба анодын төрлийг сонгох (CP нийцэх)

Анод суурилуулах зүйл	Юуг хамардаг	Ердийн сонголт / тэмдэглэл	Лавлагаа стандарт ба гарын авлага
Анод суурилуулах нийцтэй байдал	Усанд живсэн/газар доорх дамжуулах хоолойн CP системийн дизайны үндэслэл; суурилуулах, ашиглалтад оруулах хүлээн авах хүрээ	Оффшор/далайн/булсан шугамын анодын зохион байгуулалт, хавсралтын арга, эргэлтийн баримт бичгийг зэрэгцүүлэхэд ашигладаг.	DNVGL-RP-F103(галваник анодоор шумбагч онгоцны CP);DNV-RP-B401(далайн доорх CP дадлага);ISO 15589-2(газрын тос, байгалийн хий дамжуулах хоолойн системд зориулсан CP);NACE SP0169 / SP0177(газар доорх/ живэх хоолойн гадна зэврэлтийг хянах)
Анод суурилуулах төрөл: Тахил (галван)	Гадны хүч байхгүй; хоолойг хамгаалахын тулд анодын материал зэвэрдэг	Цайр / хөнгөн цагаан / магнихайлш; энгийн, тархсан хамгаалалтыг илүүд үздэг гүехэн ус, намаг, хөрсний нөхцөлд түгээмэл байдаг	Дээр дурдсан CP дизайны үндсэн дээр ихэвчлэн ашигладаг (төслийн тодорхойлолт нь материал болон зайг сонгодог)
Анод суурилуулах төрөл: ICCP	Шулуутгагчаар дамжуулан тохируулж болох гаралттай цахилгаан тэжээлтэй CP	БСУН / бал чулуу / цахиур-төмөранод; ихэвчлэн одоогийн эрэлт, хяналт өндөр байдаг гүний ус эсвэл холын зайн{0}} дамжуулах хоолойд ашиглагддаг	Дээрх CP дизайны үндсэн дээр ихэвчлэн хэрэглэгддэг (төслийн онцлог нь эрчим хүч/хяналт, хяналтын шаардлагыг тодорхойлдог)

cWC хоолойг суурилуулах аргууд

Anode Installation octal

DNVGL-RP-F103-ын дагуу анодыг зөв суурилуулах нь гүйдлийн жигд тархалт, урт хугацааны үр нөлөөг- хангахад чухал үүрэгтэй. Octal Pipe нь дамжуулах хоолойн дизайн, хүрээлэн буй орчноос хамааран суурилуулах олон шийдлийг санал болгодог.

1. Гагнасан хавсралт (дэр / бугуйвч)

Байршлын хяналт:Анодууд нь хээрийн холбоос, тулгуур, хатгуур, бул эсвэл чангалагчтай мөргөлдөхөөс зайлсхийх зорилгоор байрладаг.

Гагнуур + бүрээсийн засварын сахилга бат:Гагнуурын хэсгүүдийг тодорхойлж, дараа нь "жижиг түлэгдэлт, том зэврэлтээс" сэргийлэхийн тулд бүрээсийг засч, битүүмжилнэ.

Кабелийн хамгаалалт:Чиглүүлэлт нь хамгаалалттай бөгөөд хамгаалагдсан тул зөөвөрлөх, буулгах үед саад болохгүй.

2. Хавчаар/оосор бэхэлгээ (анод суурилуулах иж бүрдэл)

Багцын хүрээний тодорхой байдал:Энгийн анод суурилуулах иж бүрдэлд хавчаар/эмээлний их бие, оосор/бэхэлгээ, тусгаарлагч дэвсгэр, тасралтгүй кабель, лацдан холболтын материал- багтдаг тул гүйцэтгэгч талбай дээр ур чадвараа уралдуулахгүй.

Холбоо барих чанар:Тохиромжтой гадаргууг харааны байдлаар дамжуулж, дараа нь цахилгаанаар бүтэлгүйтэх-эсэргүүцэлтэй холбоо барихаас сэргийлж хянадаг.

Сулрах, тээвэрлэх{0}}эсрэг:Оосорыг тусгайлан зааж өгсөн тул ачааны ачааг зөөвөрлөх, өргөх, зөөвөрлөхгүйгээр ачааллыг тэсвэрлэх чадвартай.

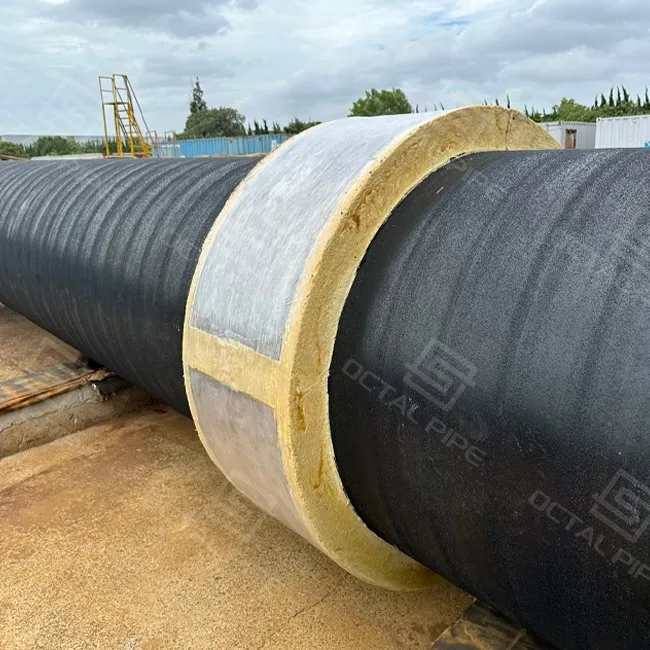

3. CWC-д суулгасан (бетон жинтэй бүрсэн хоолой дээр хамгаалагдсан CP-д зориулагдсан)

Оруулсан геометр:Завсарлага/бүрхэвч нь хянагддаг тул анод нь цахилгаан үр дүнтэй байх үед цохилт, чирэхээс хамгаалагдсан байдаг.

Кабелийн гарц ба битүүмжлэл:Кабелийн гаралтын цэгүүд нь гацах цэг, усны зам болохгүйн тулд хамгаалагдсан, битүүмжилсэн байдаг.

Шилжилтийг дуусгах:CWC/анодын бүс нь гагнуурын бууралттай уялдаж байгаа тул талбайн үений бүрээсийг цэвэрхэн гүйцэтгэх боломжтой (заасан үед).

Усан доорх суурилуулалт:

Шумбагч онгоц дамжуулах хоолойн хувьд анодыг шумбагч эсвэл алсаас удирддаг тээврийн хэрэгслээр (ROVs) далайд суурилуулдаг.

Аюулгүй, нарийвчлалтай байрлуулахын тулд тусгай хавчаар, гагнуурын системийг ашигладаг.

DNVGL-RP-F103 нь CP хамрах хүрээг жигд хангахын тулд зай болон хавсралтын аргыг зааж өгдөг.

Хүчтэй анод саваа суурилуулах (ICCP):

Анодын саваа (БСУН, титан{0}}болон) дамжуулах хоолойн маршрутын дагуу байрлуулсан.

Трансформатор{0}}шулуутгагч эрэг дээрх эсвэл дээд талын платформд холбогдсон.

CP-ийн эрэлт ихтэй гүний усны шугам хоолойд тохирсон тохируулгатай гүйдэл өгдөг.

анод суурилуулах журам

Үүнийг ашиглана ууанод суурилуулах журамсуурь ба үүнийг шаардлагатай бол ITP-дээ чангал:

Урьдчилсан-ажлын баталгаа:Бүрхүүлгийн систем, CWC байгуулах-боломжтой бол), анод хоорондын зайны төлөвлөгөө, талбайн холбоос/тусламжийн ойролцоох "-явах боломжгүй" бүсүүдийг баталгаажуулна уу.

Тэмдэглэгээ ба тааруулах-:Зураг бүрт байршлыг тэмдэглэх; тоног төхөөрөмж, зөөвөрлөх цэгүүдийг байрлуулах зөвшөөрлийг баталгаажуулах.
Хавсралт:Гагнасан эсвэл хавчаар / оосортой аргаар суурилуулах; найдвартай кабелийн чиглүүлэлт ба суналтын .
Тасралтгүй байдлыг шалгах:Цахилгааны тасралтгүй байдал/эсэргүүцлийн шалгалт хийж, үр дүнг бүртгэнэPO/ITP-д заасан тохиолдолд.
Битүүмжлэх, засах:Орон нутгийн өнгөлгөөний эвдрэлийг засварлах/засах, кабелийн гарцыг битүүмжлэх, засварласан хэсгүүдийг-дахин шалгахзаасан үед.
Баримт бичгийн-хувьд:Ашиглалтанд оруулах болон ирээдүйн CP-ийн хяналтад зориулсан анодын ID/байршил, туршилтын бүртгэлийг шинэчилнэ үү.

Техникийн давуу тал

Anode Installation octal pipe

Octal Pipe-ийн анод суурилуулах шийдлүүд нь зэврэлтээс хамгаалах хүчтэй хяналтыг олон техникийн давуу талтай болгодог.

Өргөтгөсөн үйлчилгээний хугацаа:

DNVGL-RP-F103 загвар нь анодын жин, зай, багтаамжийг зохих ёсоор хангаснаар 20-40 жилийн катодын үр дүнтэй хамгаалалтыг хангана.

Оновчтой одоогийн хуваарилалт:

Инженерийн дизайн нь дамжуулах хоолойн гадаргуугийн жигд туйлшралыг баталгаажуулдаг.

Орон нутгийн дутуу хамгаалалт эсвэл хэт хамгаалалтаас сэргийлж, аль аль нь бүрээсийг салгахад хүргэдэг.

Аюултай орчин дахь аюулгүй байдал:

Тахилын систем нь ямар ч хүч шаарддаггүй тул шатамхай бүсэд оч үүсэх эрсдлийг арилгадаг.

ICCP системүүд нь аюулгүй ажиллагааг хангахын тулд автомат хяналт, гүйдлийн удирдлагаар бүтээгдсэн.

Coatings & CWC-тэй нэгтгэх:

FBE, 3LPE, 3LPP, CWC бүрээстэй хамт ажиллаж, зэврэлт болон хөвөх чадварыг хоёуланг нь хангадаг.

Бүрээсийн бүрэн бүтэн байдлыг баталгаажуулж, CP-ийг нэмэлтээр нэмэгдүүлнэ.

Дасан зохицох чадвар:

Золиослолын CP – Энгийн, бага-арчилгаа, гүехэн/ живсэн орчинд тохиромжтой.

ICCP – Тохируулах боломжтой, гүний болон холын зайн{0}} экспортын шугам хоолойд тохиромжтой.

Оффшор дахь батлагдсан гүйцэтгэл:

Шумбагч онгоцны шугам хоолой, ус өргөх хоолой, J-хоолонд хэрэглэж, DNV далайн эрэг дээрх дизайны аюулгүй байдлын хязгаарыг хангасан.

CWC бүрсэн хоолой дээр анод суурилуулах (цэвэрлэх, гэмтэл, кабелийн хамгаалалт)

А дээрCWC бүрсэн хоолойн шугам, анодсуурилуулалтЭнэ нь зөвхөн CP гүйдлийн гаралтын тухай биш юм. Практик эрсдэл нь анод болон кабель болдоггацах/нөлөөллийн цэгүүдтатах-дотор, талбайг өргөх, булны холбоо барих, тавих үйл ажиллагааны явцад-төсөл засвар болон дахин-шалгалтыг төлнө. Энэ хэсэг нь CWC-тэй харьцах, хээрийн гагнуур хийх замаар цахилгаан үр дүнтэй, бүтээгдэхүйц байдлаар хоолой дээр анод суурилуулахад чиглэгддэг.

Талбайн асуудал CWC шугам дээр харагдаж байна	CWC бүрсэн хоолойд ашигладаг анод суурилуулах хяналт	Худалдан авагчийн хүсэлт / файл (заасан үед)
Анодын их бие нь буланд цохиулж, эсвэл татан оруулах / тавих- үед саад болдог.	"Холбоо барих бүс-" болон чангалагч/булчинд шаардлагатай зайг тодорхойлох; харьцах аргад үндэслэн хавсралтын замыг (гагнасан / хавчаар / суулгагдсан) сонгоно	Явах боломжгүй-бүсгүй бүдүүвч зураг; хавсралтын аргын мэдэгдэл; -анодын байршлын жагсаалт
Овоолж буй хоолойн контактыг--чирэх, өргөх, оосорлох зэргээс үүссэн кабелийн гэмтэл	Дамжуулагч, хамгаалалттай гүйдэл, битүүмжилсэн гарц бүхий кабелийн шугам; ил задгай гогцооноос зайлсхий	Кабелийн чиглүүлэлтийн дэлгэрэнгүй + битүүмжлэх арга; харааны хяналтын хуудас; засвар/дахин{1}}туршилтын бүртгэл (хэрэв байгаа бол)
Тээвэрлэлтийн дараа бэхэлгээний талбайн эргэн тойронд бетоны ирмэгүүд асгарна	Холбоо барих гадаргууг хянах, анодын суудлыг эмзэг ирмэг дээр ачаалахаас зайлсхийх; анодын бүсэд нөлөөлөхгүйн тулд харьцах цэгүүд/овоолгын дүрмийг зааж өгнө үү	Тэмдэглэл хөтлөх/савлах; хүсэлтээр хашааны зураг; PO/ITP-д заасан бол хохирлыг хүлээн авах шалгуур
Гагнасан дэвсгэр / хавчаартай холбоо барих цэгүүдэд бүрэх гэмтэл нь орон нутгийн зэврэлтийн эсийг үүсгэдэг	Хавсралтын талбайн эргэн тойронд гадаргууг бэлтгэх, бүрэх засварын үе шатуудыг тодорхойлох; засварласан газрыг шалгах (шаардлагатай үед)	Бүрээсний засварын бүртгэл; амралтын тест/дахин-бичлэгийг шалгах (заасан үед)
Цахилгааны тасалдлыг хожуу илрүүлсэн (тавилга хийсний дараа эсвэл ашиглалтад оруулахаас өмнө)	Тохиромжтой үе шатуудад тасралтгүй байдал/эсэргүүцлийн шалгалтыг шаардаж, үр дүнг авах	Тасралтгүй байдал/эсэргүүцлийн туршилтын бүртгэл: арга + хүлээн авах үндэслэл + үр дүн (заасан үед)

Анодын зай ба байршлын дүрэм (Хээрийн хамтарсан зөрчилдөөнөөс зайлсхийх)

Ихэнх анод суурилуулах ажлыг дахин хийх нь зайны дүрмийг харгалзахгүйгээр "X метр ердийн" гэж бичсэн байдагталбайн холбоосууд, CWC-ийн зүсэлт, тоног төхөөрөмжийн контактыг тавих. Доорх дүрмүүд нь CP-ийн дизайны зорилгыг хадгалахын зэрэгцээ CWC бүрсэн хоолой дээр байрлуулах боломжтой байлгахад тусална.

Байршлын дүрэм	CWC бүрсэн хоолойд яагаад чухал вэ?	Үүнийг PO / зураг дээр хэрхэн хэлэх вэ
Анодыг хээрийн хамтарсан бүрэх бүсээс хол байлга	Талбайн холбоосууд нь гагнуур, NDT, хээрийн үений бүрээсийн хувьд цэвэр нэвтрэх шаардлагатай; Ойролцоох анодууд нь цэвэрлэгээ ба бүрхүүлийн зөрчил үүсгэдэг	Хээрийн үе / гагнуурын бүсээс - мм/м дотор анод байхгүй (төслийн загварт ногдох зай)
Анодыг бетоны -чөлөөт төгсгөл / төгсгөлийн шилжилтээс хол байлга	CWC төгсгөлүүд нь хамгийн өндөр харьцах, засах бүс юм; Буруу байршуулалт нь хагаралтыг ихэсгэж, -багцыг удаашруулдаг	CWC шилжилтийн үед анодын хавсралт байхгүй ба бетоны төгсгөлийн-чөлөөт урт (засвар бүрийн муж улсын бууруулах урт)
Роллер/чангалагчийн холбоо барих бүсийг "явахгүй-" гэж тодорхойлох	Роллерууд/хотгогч нь татах/хотлуулах- үед кабелийг бутлах эсвэл анодын биетийг цохих боломжтой.	Тоног төхөөрөмжийн контактын зурваст анод байхгүй (тавилгын аргаар тодорхойлсон)
Тулгуур, гулзайлгах, өндөр ачаалалтай ажиллах- цэгүүдээс зайлсхий	Хавчаар, дүүгүүр, тулгуур нь ихэвчлэн гулзайлтын/тусламжийн цэгүүдийн ойролцоо буудаг; Тэнд байгаа анодууд эхлээд цохигддог	Тулгуур/гулзайлтын/барих өргөх цэгүүдэд анод суурилуулахгүй (зураг бүрээр)
Зайны зайг "дизайн зорилго + бүтээн байгуулалтыг шалгах" гэж үзэх	CP хоорондын зай нь дизайныг хангасан байх ёстой, гэхдээ эцсийн байршуулалт нь барилгын ажлыг тэсвэрлэх ёстой	CP дизайн бүрийн зай; эцсийн төлөвлөлтийг хээрийн хамтарсан газрын зураг, боловсруулах төлөвлөгөөтэй харьцуулан бүрэх/диспетчерийн өмнө баталгаажуулна

Одоо холбоо бариарай

Түгээмэл асуултууд

Асуулт 1 - Бетоноор бүрсэн хоолой дээр анод суурилуулах үед цахилгааны асуудлаас хэрхэн сэргийлэх вэ?

Х: Учир ньбетон жин бүрсэн хоолой, суурилуулах төлөвлөгөөнд урьдчилан сэргийлэх заалтуудыг тусгасан байх ёстойанод ба бетон арматурын хоорондох цахилгаан холбоо, мөн үүнийг IPS/ITP-д тусгах ёстой. (DNV зааварт бетон бүрсэн хоолойн хэрэгцээг дурдаж, үүнийг процедур/хяналтын төлөвлөлттэй холбоно.)

Асуулт 2 - Анод суурилуулах журамд юу багтах ёстой вэ?

Х: зөванод суурилуулах журамЭнэ нь ихэвчлэн IPS/ITP{0}}анод хүлээн авах/харилцах/хадгалах, суурилуулах нарийвчилсан зураг (хүлцэл бүхий), бэхэлгээний шалгалт/туршилт, бүртгэлийн баримтжуулалт зэргийг багтаасан бэлэн ажлын дараалал хэлбэрээр бичигддэг. Энэхүү "процедурын тодорхойлолт" аргачлалыг шумбагч онгоцны дамжуулах хоолойн DNV зааварт тодорхой заасан байдаг.

Асуулт 3 - Анод суурилуулахад ямар бичиг баримт ирэх ёстой вэ (хүлээн авах, эргэлтэнд оруулах)?

PO/ITP-д заасан тохиолдолд ердийн эргэлтийн зүйлд дараахь зүйлс орно.-анодын байршлын жагсаалт/ID-ууд, суурилуулах/бэхэлгээний хяналтын хуудас, шаардлагатайтасралтгүй байдал/эсэргүүцлийн туршилтын бичлэгнэмэлтээр засвар хийсэн бол бүрэх засвар/дахин-туршилтын бүртгэл. Стандартын заавар нь угсралтын зураг, шалгалт/туршилт, бүртгэлийг баримтжуулсан багцын нэг хэсэг болгон хадгалахыг чухалчилдаг.
