Дамжуулагч хоолой

A дамжуулагч хоолой, мөн гэж нэрлэдэггадаргуугийн бүрхүүлэсвэлбүтцийн бүрхүүл, ньЭхний ба хамгийн том-диаметртэй бүрхүүлдалайд газрын тос, байгалийн хийн өрөмдлөгийн үед суурилуулсан. Түүний үүрэг нь далайн ёроолд нэвтрэн орохоос хол давсан-байнамеханик суурьхудгийн, сул тогтоцыг тогтворжуулах, далайн усны бүсийг тусгаарлах, тогтоох аөрөмдлөгийн шингэний эргэлтийн зам.

Энэхүү анхны бүрхүүлийн хэлхээ нь хоорондын чухал интерфэйсийг бүрдүүлдэгдалайн орчинболонгүний худгийн байгууламжууд, дараагийн бүх яндангийн утсыг бэхлэх, худгийн ам болон платформын хүнд ачааллыг дэмжих. Ингэснээр дамжуулагч хоолойнуудыг баталгаажуулдагбүтцийн тогтвортой байдал, аюулгүй байдал, урт наслалтдалайн эргийн гүехэн уснаас гүний талбай хүртэл далайн худгийн хэмжээ давсан2000 метр.

Орчин үеийн дамжуулагч системийг ашигладагмодульчлагдсан холбогч, дэвшилтэт металлургийн, банарийн үйлдвэрлэл, тэдгээрт гулзайлтын өндөр ачаалал, мөчлөгийн ачаалал, хүрээлэн буй орчны ядаргааг бүхэл бүтэн ашиглалтын хугацаандаа тэсвэрлэх боломжийг олгодог.

Дамжуулагч хоолой нь бүтцийн болон ашиглалтын хэд хэдэн чухал үүргийг гүйцэтгэдэг бөгөөд энэ нь далайн өрөмдлөгийн төслүүдэд зайлшгүй шаардлагатай болгодог.

Далайн усыг тусгаарлах

Далайн ус нэвтэрч, тогтоц нурахаас сэргийлнэ.

Өрөмдлөгийн шингэний нягтыг хадгалж, шавар шингэрэхээс сэргийлнэ.

Гүехэн тогтоцыг бохирдлоос хамгаална.

Ачааллын-Даацын хүч

Платформ, өргөгч, дээд яндангийн утсуудын нийт жинг дэмждэг.

Долгион, түрлэг, өрөмдлөгийн үйл ажиллагаанаас үүдэлтэй тэнхлэгийн болон гулзайлтын ачааллыг тэсвэрлэдэг.

Давтан динамик хүчдэлийн үед худгийн амны системийн механик тогтвортой байдлыг хангана.

Цооногийн тогтворжуулалт

Нэгтгээгүй тунадасыг хамгаалж,-гадаргын нуралтаас сэргийлнэ.

Завсрын бүрхүүлийг суурилуулахаас өмнө бүтцийн араг ясны үүргийг гүйцэтгэдэг.

Тогтворгүй далайн тогтоц дээр аюулгүй өрөмдлөг хийх боломжийг олгодог.

Худаг болон усан доорх тоног төхөөрөмжийн суурь

Далайн гүний худгийн амсар, БОП, үйлдвэрлэлийн модны суурь болж өгдөг.

Далайн доорхи суурилуулалтын ачааллыг тэгшитгэх, бүтцийн найдвартай байдлыг хангана.

Инженерийн лавлагаа:
зэрэг модульчлагдсан оффшор платформуудДалайн хурданЦуврал нь дамжуулагчийн систем нь тэнхлэгийн болон хажуугийн ачааллаас хэтэрсэн ачааллыг тэсвэрлэх чадварыг харуулсан400 тонн, гүйцэтгэлийг хадгалах нь a25 жилийн дизайны хугацаа-оффшор талбайн хөгжилд тэдний ач холбогдлын тод нотолгоо.

Хэдийгээр хоёулаа далайн эрэг дээрх худагт ашигладаг том диаметртэй хоолойт системүүд боловч тэдгээрийн үүрэг үндсэндээ өөр:

Хамтдаа, тэдгээр нь aнэмэлт офшор худгийн систем:
ньдамжуулагч хоолойдалайн ёроолд суурийг бэхлэх,
байхадөрөмдлөгийн өргөгчдалайн ёроолоос гадаргуу хүртэл эргэлт, худгийн хяналт, ашиглалтын аюулгүй байдлыг хангана.

Найман хоолойн хангамжтом-диаметртэй дамжуулагч хоолойхүртэл20 ″ - 36 ″, гүехэн-усны суурь болон гүний худгийн амны суурилуулалтад тохиромжтой.

Материалын сонголт

Нүүрстөрөгчийн{0}}манганы ганбүтцийн өндөр бат бэхийн хувьд.

Бага{0}} хайлштай гангагнуурын чадвар болон ядаргаанд тэсвэртэй байдлыг сайжруулах.

Сонголттойзэврэлтэнд тэсвэртэй-бүрээсдалай тэнгисийн үйлчилгээний хугацааг уртасгах.

Үйлдвэрлэлийн үйл явц

Автомат NDT удирдлагатай нарийн гулсмал болон уртааш гагнуур.

Бичил бүтцийн жигд байдалд хяналттай дулааны боловсруулалт.

Холбогч урсгал болон хүлцлийн нарийвчлалыг CNC боловсруулах.

Нийцэл ба стандартууд

дагуу үйлдвэрлэсэнAPI, ISO болон DNVстандартууд.

Доор бүрэн туршсанолон улсын NDT протоколууд(UT, RT, MT).

-тай нийлүүлсэнТээрмийн туршилтын гэрчилгээ (MTC)болон шалгалтын баримт бичиг.

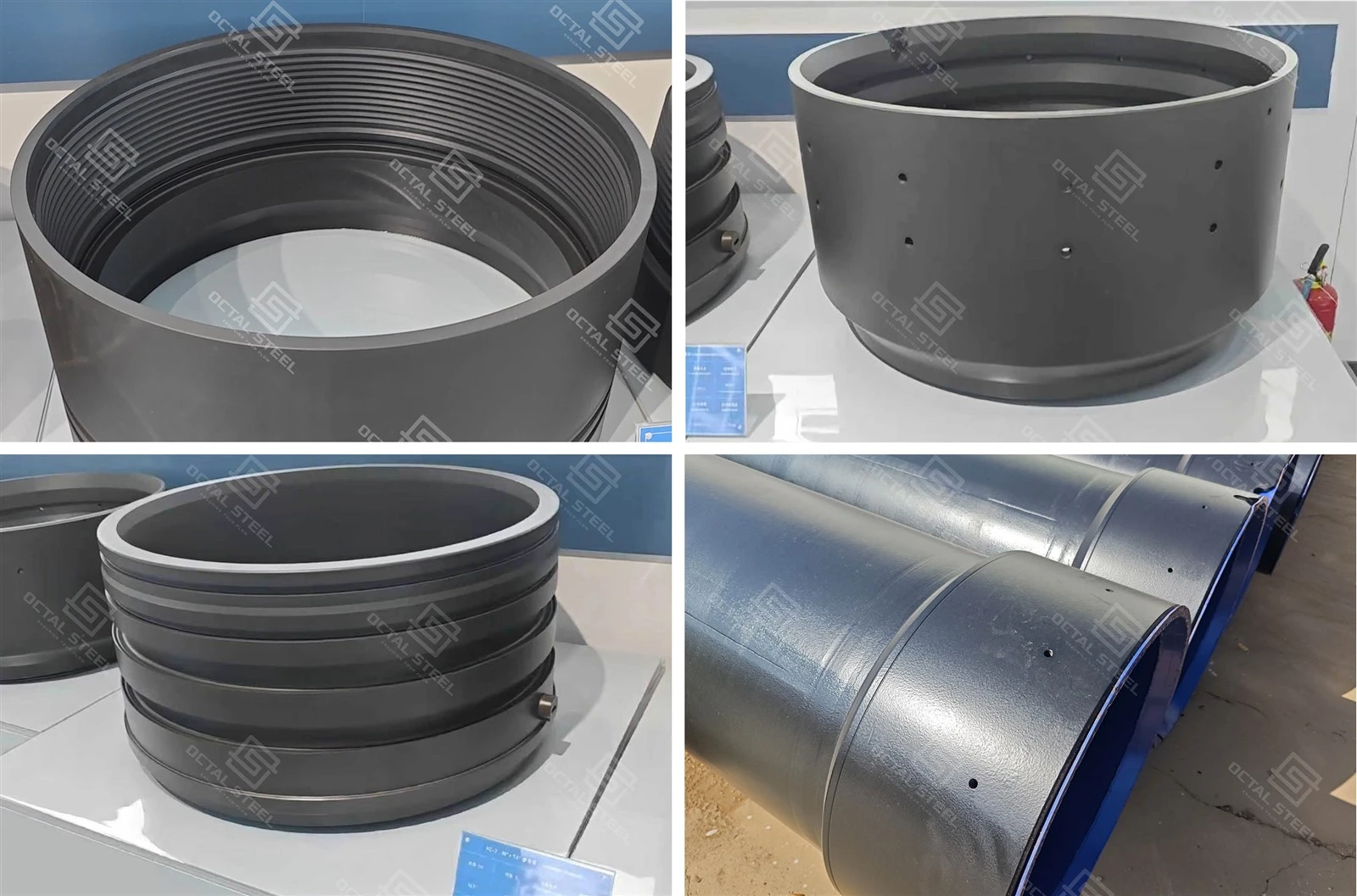

Үр дүнтэй, аюулгүй суурилуулалт нь холболтын загвараас ихээхэн хамаардаг. Octal Pipe нь далайн өрөмдлөгийн нөхцөлд тохирсон олон төрлийн дэвшилтэт сонголтуудыг санал болгодог.

Түргэн холбогч (Давууштай шийдэл)

Хурдан засварлах-болон эвдрэх-боломжийг идэвхжүүлснээр өрөмдлөгийн цагийг 30% хүртэл бууруулна.

Бүтцийн өндөр бүрэн бүтэн байдал, хий битүүмжлэх-байдлыг хангана.

BTC (Туглах утастай ба хосолсон)

Уламжлалт оффшор{0}}үйл ажиллагааны найдвартай, зардал багатай холболт.

Механик тогтвортой байдал, дахин ашиглах боломжтой байдлыг хангана.

Дээд зэрэглэлийн холболтууд

зориулавHPHT (Өндөр даралт ба өндөр температур)болон гүний усны хэрэглээ.

Битүүмжлэх чадварыг сайжруулж, хэт ачааллын үед ядрах хугацааг хангана.

Холбогч бүрийг туршинасуналт, гулзайлтын, ядрах, битүүмжлэхДалайн аюулгүй байдал, найдвартай байдлыг хангахын тулд дууриасан далайн орчинд гүйцэтгэл.

Pin & Box холбогчтойметалл утас хамгаалагчаюулгүй тээвэрлэхэд зориулагдсан.

Хуванцар O{0}}цагирагбитүүмжлэл, зэврэлтээс хамгаалах хамгаалалтыг сайжруулах.

Нэгдсэн өргөх нүддалайн эрэг дээр үр ашигтай харьцах зорилгоор .

Төслийн шаардлагад нийцүүлэн боловсруулсан тусгай холбогч шийдлүүд.

Дамжуулагч хоолой бүрийг нарийн,-шатлалт туршилтын процесст хамруулдаг:

NDT шалгалт:хэт авиан, радиографи, соронзон бөөмийн туршилт.

Хэмжээст шалгалт:хананы зузаан, шулуун, дугуй.

Гидростатик ба ядаргааны туршилт:оффшор мөчлөгийн нөхцөлийг дуурайлган хийх.

Далайн байгаль орчны туршилт:зэврэлт ба давстай усанд өртөх баталгаажуулалт.

Бүх журам нь дагаж мөрддөгAPI, ASTM, баDNVоффшор стандартууд.

Оффшор платформууд (дээрх, модульчлагдсан эсвэл суурин бүтэц{0}}

Далайн худгийн ам, ус өргөх суурийн систем

Гүехэн-ус ба дунд{1}}өрөмдлөгийн ажил

Далайн ёроолыг бэхжүүлэх, далайн усыг тусгаарлах шаардлагатай далайн хайгуулын хөтөлбөрүүд

Дамжуулагч хоолой нь анхны яндангийн утаснаас- хамаагүй ихбүтцийн нурууоффшор худаг бүрийн . Формацуудыг тогтворжуулж, ачааллыг шилжүүлж, байнгын суурийг хангаснаар далайн ёроолоос гадаргуу хүртэл урт-худгийн бүрэн бүтэн байдлыг хангадаг.

AtНайман хоолой, бид хосолсон дамжуулагч хоолойн системийг инженерчилдэгтом диаметр (20″–36″), дэвшилтэт холбогч, бачанарын хатуу баталгаахамгийн эрэлт хэрэгцээтэй оффшор стандартыг хангах. Гүехэн эсвэл гүний усны төслүүдийн хувьд манай дамжуулагч хоолойнууд нь тулгын чулууг бүрдүүлдэгаюулгүй, үр ашигтай, найдвартай далайн өрөмдлөг.

Гэрчилгээ



CE гэрчилгээ

ISO 9001 гэрчилгээ

API Q1 гэрчилгээ

ABS гэрчилгээ

AP-5L гэрчилгээ

API-5CT гэрчилгээ
